鼎英《低壓無功補償成套裝置》產品系列
濾波裝置
主要用途及適用范圍:
KDCF0.4-Z型配變監測及無功補償裝置一般安裝于配電變壓器的低壓側，根據配電變壓器的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提高功率因數，改善供電質量，降低電能損耗。
該
濾波裝置常用于居民小區、村莊等變壓器臺區，在城鄉配電網的改造上發揮重要作用。

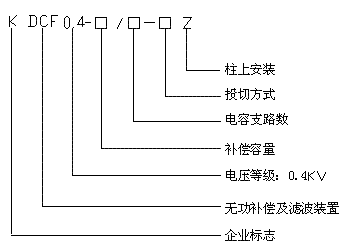

型號及含義:
投切方式：J：接觸器；T：晶閘管；F：復合開關
補償容量：20-150kvar
電容支路數：2-6級
舉例說明：KDCF0.4－100/5－FZ 表明設備是柱上安裝補償裝置，總補償量100kvar，補償支路5路，采用復合開關投切。
一般不建議在柱上安裝的配變補償柜內安裝電抗器
工作原理:
上圖為三路晶閘管投切電容器的原理圖，其采用綜合補償方式。
空氣開關合上后，控制器經過延時后上電開始工作，檢測系統三相電壓、三相電流。根據電壓、電流的幅值和它們之間的相位差，計算得到系統無功功率，并與用戶設置的投入門限、切除門限相比較，再考慮系統電壓的幅值情況確定電容器組的投切。
主要組成部件:
自動控制器：KWWB型低壓無功補償控制器或KWPK型智能配電測控終端
開關：塑殼斷路器和微型斷路器
互感器：CT，裝置外安裝，位于CT盒內，靠近變壓器低壓出線端子
電容器：無特殊要求，用國產優質自愈式低壓電容器
投切執行機構：低壓接觸器、復合開關或晶閘管無觸電開關
保護性元件：避雷器、熔斷器
輔助元件： 高壓穿墻套管、指示燈、繼電器等
柜體：最好使用不銹鋼材料
主要技術參數:
1）額定電壓等級，380V；額定頻率，50HZ
2）額定容量，20-150kvar，可分2-6組
3）裝置能在1.1倍額定工作電壓下長期運行
4）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
5）主要電參數測量精度為0.5級，功率和電度測量精度為1級
6）補償投入反應時間：40ms
7）補償效果：功率因數達到0.9以上
功能特點:
1）無功自動補償，
濾波裝置根據九區圖原理自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量。
2）四遙和通信組網功能，
濾波裝置配置多個RS232或485接口，可通過MODBUS等通信協議和其它電力自動化裝置實現互聯，可通過手持無線抄表器或GPRS模塊實現數據傳輸。
3）完善的電容器組保護功能，
濾波裝置具備過壓保護、欠壓保護、過壓回差、欠壓回差、溫度保護、諧波保護功能。
4）投切統計功能，可對電容器的投切次數，投切規律進行統計，以制定合適的投切策略。
5) 可配置變壓器溫度監測功能。
6）可配置變壓器防盜竊功能。
7）專為戶外環境設計，防雨、防潮、防高低溫設計，可適應南北方不同地理氣候特點
工作條件:
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：不高于1000m
風速：小于35m/s
地震強度：小于8級
污穢等級：IV級
安裝方式:
濾波裝置安裝于雙柱間橫擔上或單柱的三角支撐架上，柜體下端離地面距離大于2m。
采樣CT安裝在CT盒內，位于配電變壓器低壓出現端附近，CT二次側線通過套管走線進入裝置內。
安裝支架和包箍使用優質槽鋼或角鋼，采取鍍鋅處理。
