鼎英《電力電子投切開關》產品系列
FK300A系列智能復合開關
一、產品簡介:
FK300A系列
智能復合開關，是FK300系列共補復合開關的改進型，用于投切三相電容，采用Δ接法。比起FK300復合開關，FK300A具有更高的可靠性和耐沖擊力，能承擔更大的負載。
二、設備尺寸:
外形尺寸 :150（L）X102（W）X94（H）mm
固定孔尺寸: 135（L）X92（W）mm
固定孔孔徑：Ø 5（M4螺釘）
安裝間距：大于50mm
三、選型對照表:
四、安裝說明:

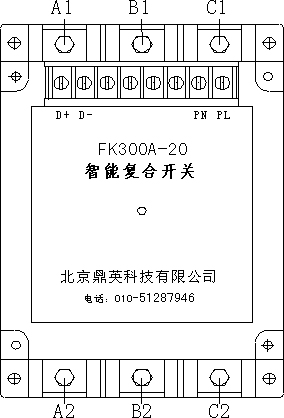

下圖是FK300A系列
智能復合開關的面板示意圖(以 20kvar 開關為例):
① A1 、B1 、C1 對應三相系統輸入；A2 、B2 、C2 對應三相輸出，接電力電容。
② PL/PN 為開關接入工作電源，AC220V 。
③ D+/D-是控制信號輸入端，+/-分別指控制信號的正端和負端。
④ 控制電平范圍5～24V可選擇，非特殊指定，匹配電平為12V 。
