我公司防爆式高壓無功補償裝置在山東濟寧兗礦集團的應用
一、項目簡介
目前，在煤礦中的井下補償設備大部分以660V或1140V的就地補償為主，但由于井下負載分散，就造成就地補償設備投入量大，安裝不方便，占地面積較大。若在井下移動變電站進行集中補償，則可解決上述問題。針對上述情況，我公司聯合北京礦大能源安全科技有限公司開發設計了防爆式高壓無功補償裝置，并已在兗礦集團的井下投入使用。
二、技術要點
2.1 簡介
礦用防爆式高壓無功補償裝置是對含有甲烷等爆炸性混合氣體，具有爆炸危險的煤礦下，額定電壓6kV，額定頻率50Hz的供電系統進行無功功率自動補償?shù)膶Ｓ迷O(shè)備。該裝置可對井下綜采機組移動變電站集中補償。本裝置安裝簡單、隔爆性能優良、保護完善、安全可靠、智能化程度高。采用本裝置后，可使所控制補償網絡的線電流下降30%以上，功率因數提高到0.95以上，提高線路端電壓5%左右，減小因感性負載啟動時浪涌電流的沖擊50%以上。使供電電壓波動平穩，減少供電系統的線路損耗，節能顯著。

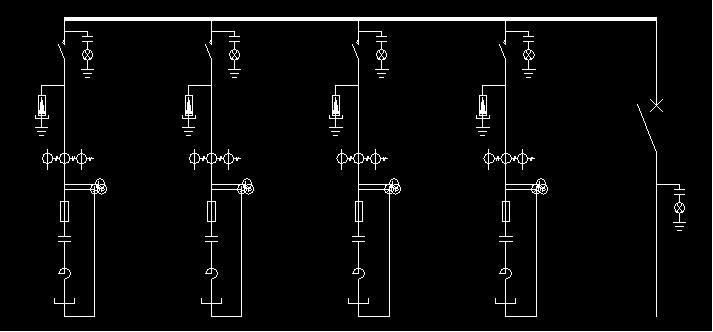

2.2 系統圖
2.3 設備配置
電壓等級：6kV
容量及分組：300*4kvar
主要組成部件：
控制進線柜：進線真空斷路器、高壓自動無功補償裝置、電容保護單元、電源PT
電容柜：四臺，高壓電容器，串聯電抗器（6%），放電線圈，真空接觸器、傳感器、避雷器、溫控單元；
2.4使用環境
1.海撥高度不超過2000米
2.運行環境溫度為-20℃～+40℃
3.周圍空氣相對溫度不大于95%（+25℃）
4.與垂直面的安裝傾斜度不超過15度
5.無顯著搖動和沖擊振動的地方
6.無破壞絕緣的氣體或蒸汽的環境中
7.無滴水的地方
8.污染等級：3級
9.安裝類別：三類
2.5執行標準
GB 3836.1-2000 《爆炸性氣體環境用電氣設備》 第1部分：通用要求
GB 3836.2-2000 《爆炸性氣體環境用電氣設備》 第2部分：隔爆型“d”
GB 3836.3-2000 《爆炸性氣體環境用電氣設備》 第3部分：增安型“e”
DL/T672-1999《變電所電壓無功調節控制裝置訂貨技術條件》
GB50227-95 《高壓并聯電容器裝置設計規范》
DL442-91 《高壓并聯電容器單臺保護用熔斷器訂貨技術條件》
DL/T 462－1992《高壓并聯電容器用串聯電抗器訂貨技術條件》
DL/T653-1998 《高壓并聯電容器用放電線圈訂貨技術條件》
JB/T 3840-1985《并聯電容器單臺保護用高壓熔斷器》
三、投運時間：2010年12月
四、運行效果
經跟蹤實測，該設備性能穩定，運行安全可靠，各項指標良好，有效解決了礦井中的無功補償問題，達到了預期的效果。

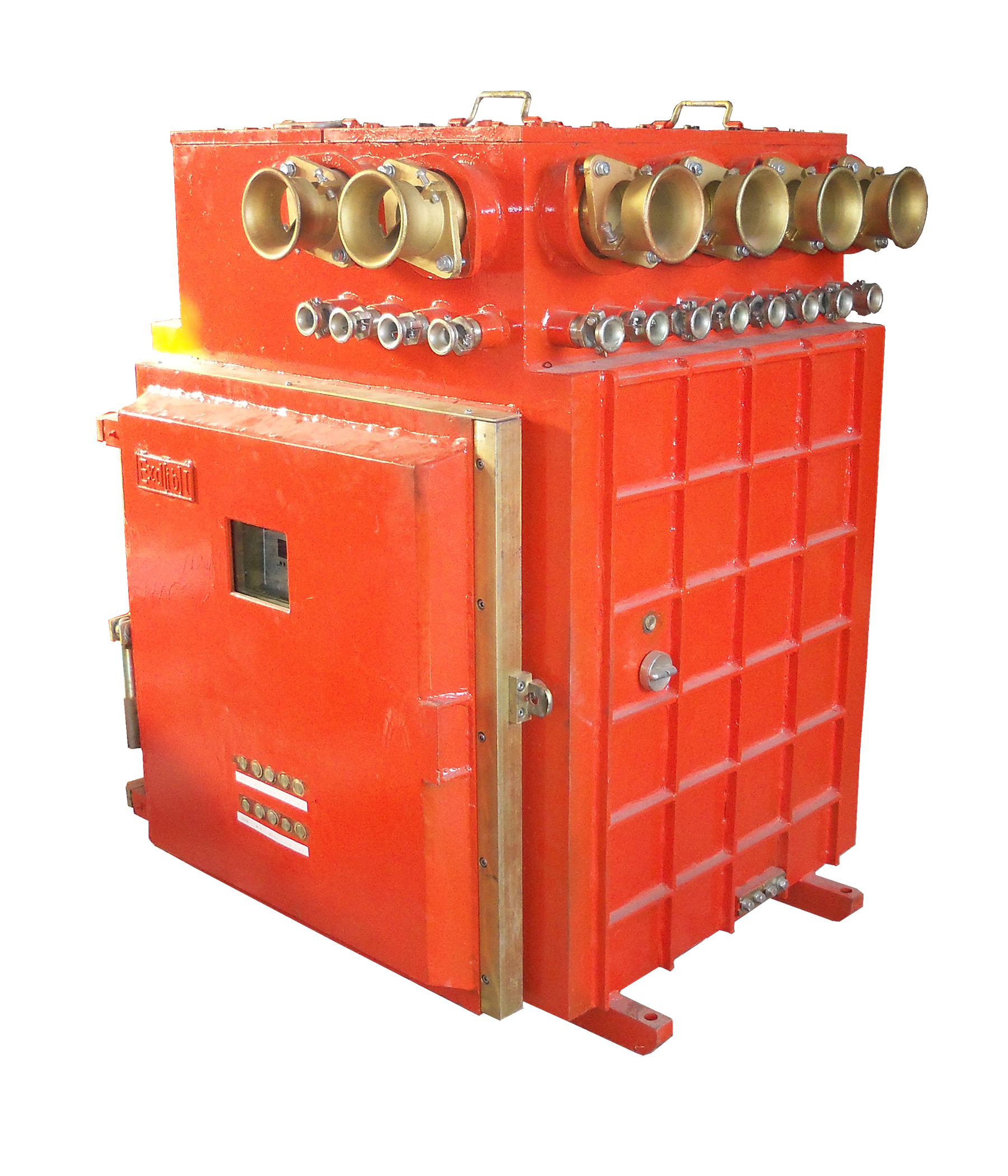

附圖
