鼎英《無功補償成套裝置》產品系列
KDCF10-Z高壓補償 線路型
主要用途及適用范圍:
高壓線路無功補償裝置一般安裝于供電線路的柱上，根據供電線路的電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提高功率因數，改善供電質量，降低電能損耗。

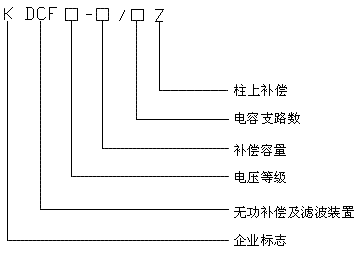

型號及含義:
電壓等級：6、10KV
補償容量：100-1Mvar
電容支路數：2-3級
舉例說明：KDCF10－300/2Z 表明設備是10KV線路上無功補償裝置，安裝于柱上，總補償量300kvar，補償支路2路。
主要組成部件:
裝置一般由一臺控制箱和一臺臺電容柜組成
自動控制裝置：KWWB-400C型高壓無功補償控制器
互感器：開啟式高壓CT和電源PT
電容柜：高壓電容器組
投切執行機構：一般用高壓接觸器
保護性元件：避雷器、熔斷器
主要技術參數:
1）額定電壓等級，6、10；額定頻率，50HZ
2）額定容量，100-1000kvar，可分1-3組
3）裝置能在1.1倍額定工作電壓下長期運行
4）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
5）主要電參數測量精度為0.5級，功率和電度測量精度為1級
6）補償投入反應時間：40ms
7）補償效果：功率因數達到0.9以上
功能特點:
1）無功自動補償，裝置根據九區圖原理自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量。
2）四遙和通信組網功能，裝置配置多個RS232或485接口，可通過MODBUS等通信協議和其它電力自動化裝置實現互聯，可通過手持無線抄表器或GPRS模塊實現數據傳輸。
3）完善的電容器組保護功能，裝置具備過壓保護、欠壓保護、過壓回差、欠壓回差、欠流保護、過流保護、兩段電流保護、零序電流保護、不平衡電壓保護。
4）投切統計功能，可對電容器的投切次數，投切規律進行統計，以制定合適的投切策略。
5)專為戶外環境設計，防雨、防潮、防高低溫設計，可適應南北方不同地理氣候特點
工作條件:
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：不高于1000m
風速：小于35m/s
地震強度：小于8級
污穢等級：IV級

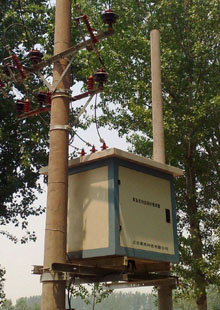

安裝方式:
裝置安裝于供電線路桿塔上，電容柜安裝于雙柱間橫擔上或單柱的三角支撐架上，柜體下端離地面距離大于2m。
控制柜安裝于單柱上，安裝高度上注意便于觀察和操作控制器。
電容柜和控制箱之間通過控制電纜連接。
安裝支架和包箍使用優質槽鋼或角鋼，采取鍍鋅處理。
