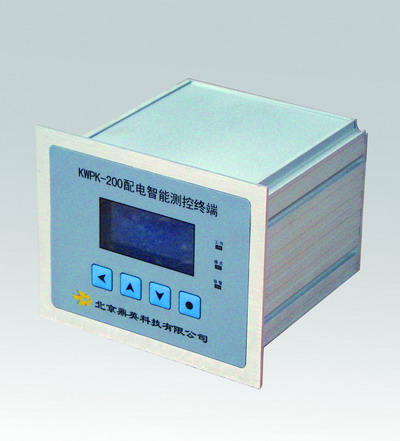

KWPK-200智能配電測控終端
( 一 ) 簡介
KWPK-200 智能配電控制終端（以下簡稱配電終端）采用高性能單片微機和 DSP 處理技術，采集線路或配電設備的電流、電壓、有功、無功以及功率因數等，實現配電監測功能。同時，應用區域控制和模糊判斷原理，控制自愈式電容器的投切，實現無功功率自動補償。該配電終端支持 RS232 、 RS485 和以太網通信方式，通信協議支持 IEC8705-101 標準協議，便于現場聯網使用，為配網自動化的實現提供可能。
( 二 ) 功能特點
· 測量功能
先進的數字信號測量系統（ DSP ），在電網一周波（ 20ms ）內對電網的各項參數進行測量。能在線測量三相電壓、電流、諧波電壓、諧波電流、有功、無功、有功電度、無功電度、功率因數、環境溫度等。采樣時采用頻率跟蹤的自適應方法，因此測量精度很高。
· 記錄功能
配電終端可以在線記錄每月每日各相電壓、電流、有功、無功、有功電度、無功電度、功率因數、諧波畸變、 3 、 5 、 7 、 9 、 11 、 13 、 15 次諧波、電壓的最大最低值及其出現的時間。能記錄下所有的操作事件，包括裝置上下電、手動投入 / 切除電容等事件，為事故分析提供必要的依據。可以記錄無功補償電容器的投切過程，為用戶詳細了解無功補償?shù)男Ч峁┲庇^的信息。
· 統計功能
配電終端可以在線統計一年的停電時間、電壓合格率、電容投切次數、電壓 / 電流 / 有功 / 無功的極值出現時間。為線路考核提供依據。
· 分析功能
配電終端可以在線和離線分析電流曲線、電壓質量、諧波畸變率等，并給出治理意見。
保護功能
配電終端具有完善的越限報警和過壓、欠壓、過流、欠流、缺相、零序電流（負載不平衡）超標保護、溫度保護、諧波超標保護等報警或切電容功能，以保護現有設備安全。
· 無功補償功能
采用區域控制原理，可實現三相補償、單相補償和綜合補償。其中，電容容量用戶在訂貨時可以自由選擇補償方式，即可以由用戶指定三相投切級數和單相投切級數，并指定各級容量。具有手動分相補償和自動補償兩種工作方式，方便用戶調試試驗和操作。可以按人工輸入的補償目標，自動選擇對應模式進行投切補償。
· 通訊功能
配電終端具有 1 個 RS-232 本地通信和一個 RS232/485 擴充通訊接口，所有通信口具有完善的通訊功能，兼容 101 等國內常用規約，可以接無線收發設備、光端機、 MODEM 等通訊設備；擴充通信口可以用做抄表口，為配電自動化的全面實施提供必要的保證。本配電終端通過連接通訊接口設備后，能與遠方站端設備通訊，實現遠方遙測線路電氣參數、遙信各電容器投切位置、遙控電容器投切等，從而為實現配電自動化提供可能。
可根據客戶實際需要，選配電臺無線傳輸抄表或 GPRS 實時在線傳輸功能，鼎英可提供后臺微機監控軟件。
· 顯示功能
采用 128*64 點陣大屏幕液晶顯示，可漢字實時顯示電網所有的主要參數（三相電壓、電流、諧波電壓、諧波電流、有功、無功、有功電度、無功電度、功率因數等）和電容器的投切情況。
· 其它功能
1 、電網的各個參數儲存半年以上。本配電終端采集的數據在斷電后不丟失，并能在來電后自動恢復工作。
2 、具有實時顯示年、月、日、時、分、秒的功能。
本產品符合 IEC 、 VDE 、 CE 、 GB 等有關標準。本產品已通過國家配電設備質量監督檢驗中心的產品性能及質量檢驗，各項指標均達到國家行業標準的要求
( 三 ) 性能指標
· 工作電壓：
AC220V ± 15% 50Hz
· 測量范圍及精度：
1 、測量電壓： 59 ～ 265V （精度： 0.5 級）
2 、測量電流： 0.1 ～ 6A （精度： 0.5 級）
3 、測量功率： 0 ～ 9999kw 或 kvar （精度： 0.5 級）
4 、測量功率因數：滯后 0.200 ～超前 0.200 （精度： 0.5 級）
5 、測量有功電度、無功電度精度： 1.0 級
· 配電終端數字量輸入 / 輸出：
1 、無功補償輸出： 12 路， DC12V 30mA/ 支路（最多可支持 18 路輸出）
2 、開關量輸出： 6 路， AC250V 5A （節點輸出）
3 、開關量輸入： 4 路，干結點輸入（不需外接電源）
4 、溫度量輸入： PT100
· 無功補償：
1、 補償響應時間： <1S
2、 補償算法：區域控制法
· 投切開關：
可支持可控硅模塊、復合開關、固態繼電器、接觸器等開關方式。
· 工作環境溫度：
正常工作溫度： -25 ～ 70℃
儲存運輸溫度： -40 ～ 85℃
· 防護等級：
面板 IP42 ；底部 IP20
（四）應用指南
安裝尺寸
外形尺寸： 160 × 130 × 136(mm)
開孔尺寸： 140×113×140(mm)
