鼎英《無功補償成套裝置》產品系列
KDCF0.4-J型低壓無功補償及濾波裝置
主要用途及適用范圍:
KDCF0.4-J型低壓無功補償及濾波裝置可根據電壓和無功情況，自動投切電容器組，跟蹤負荷的變化情況進行無功補償，從而提高功率因數，改善供電質量，降低電能損耗。
大量應用于小區配電室、工礦企業的車間配電室、大型用電設備的控制柜前等場合。

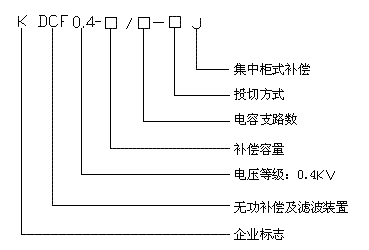

型號及含義:
投切方式：J：接觸器；T：晶閘管；F：復合開關
補償容量：50-600kvar
電容支路數：2-12級，其中可根據需求在部分或全部支路設置濾波電抗器
舉例說明：KDCF0.4－200/6－TJ 表明設備是標準柜式安裝補償裝置，總補償量200kvar，補償支路6路，采用晶閘管開關投切。
主要組成部件:
柜體一般采用標準GGD柜型，用優質冷軋鋼板
自動控制器：一般采用KWWB型低壓無功補償控制器或KWPK型智能配電測控終端
開關：塑殼斷路器和微型斷路器
互感器：CT，一般安裝在負荷前進線母線上
電容器：無特殊要求，用國產優質自愈式低壓電容器
電抗器：根據諧波情況選用不同電抗率的電抗器
投切執行機構：低壓接觸器、復合開關或晶閘管無觸電開關
保護性元件：避雷器、熔斷器
輔助元件： 指示燈、繼電器等
主要技術參數:
1）額定電壓等級，380V；額定頻率，50HZ
2）額定容量，50-600kvar，可分1-12組
3）裝置能在1.1倍額定工作電壓下長期運行
4）裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行
5）主要電參數測量精度為0.5級，功率和電度測量精度為1級
6）補償投入反應時間：40ms
7）補償效果：功率因數達到0.9以上
8）電抗器參數選擇，抑制合閘涌流，電抗率為0.1-1%；抑制5次以上諧波，電抗率為6%；抑制3次以上諧波，電抗率為12%
功能特點:
1）無功自動補償，裝置根據九區圖原理自動跟蹤無功負荷的變化情況，投切電容器組，改善功率因數，提高電能質量。
2）四遙和通信組網功能，裝置配置多個RS232或485接口，可通過MODBUS等通信協議和其它電力自動化裝置實現互聯，可通過手持無線抄表器或GPRS模塊實現數據傳輸。
3）完善的電容器組保護功能，裝置具備過壓保護、欠壓保護、過壓回差、欠壓回差、欠流保護、過流保護、兩段電流保護、零序電流保護、不平衡電壓保護。
4）投切統計功能，可對電容器的投切次數，投切規律進行統計，以制定合適的投切策略。
工作條件:
工作溫度：-25～55℃
儲存運輸溫度：-40～85℃
相對濕度：5%～95%，無凝露
海拔高度：不高于1000m
地震強度：小于8級
污穢等級：IV級
安裝方式:
大多在戶內配電室或車間內安裝，和別的功能柜并柜時一般通過母排連接。
