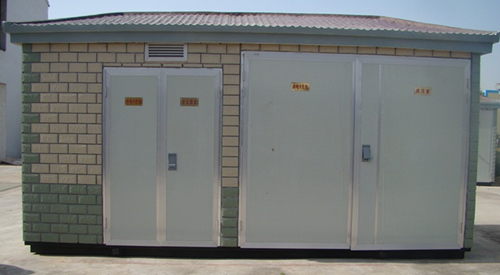

YBM/P-12/0.4系列預裝式變電站（箱式變電站）
產品描述
YBM、YBP系列預裝式變電站是將高壓配電裝置、電力變壓器、低壓配電裝置組合在一個箱體內的緊湊型成套裝置，用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速鐵路、農網改造等臨時性用電場所，做配電系統中接受和分配電能之用。
YBM、YBP系列預裝式變電站，具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便以及可移動等特點。在配電系統中，可用于環網配電系統，也可用于雙電源或放射終端配電系統，是目前城鄉變電站建設和改造的新型成套設備。
YBM、YBP系列預裝式變電站符合SD320-1992《箱式變電站技術條件》和GB/T17467-1998《高壓/低壓預裝式變電站》標準。
使用條件
海拔高度不超過1000m
空氣溫度不高于+40℃，不低于-5℃，且24小時內平均溫度不高于+35℃；
戶外風速不超過35m/s；
空氣相對濕度不超過90%（+25℃）；
地震水平加速度不超過0.4m/s2，垂直加速度不超過0.2m/s2；
無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所。
注：若有不滿足以上條件的特殊環境，訂貨時需標明。

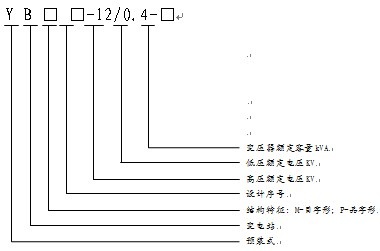

選型說明
結構特點
本產品由高壓配電裝置、變壓器及電壓配電裝置連接而成，分成三個功能隔室，即高壓室、變壓器室和低壓室。高低壓室功能齊全。
高壓側一次供電系統，可布置成環網供電、終端供電、雙電源供電等多種供電方式，還可設高壓計量單元，滿足高壓計量的要求。高壓室結構緊湊合理，并具有全面防誤操作連鎖功能。
變壓器室可選擇S9，S11以及其他標準的低損耗油浸式變壓器和干式變壓器；變壓器室設有自啟動強迫風冷系統及照明系統。
低壓室根據用戶要求可采用固定式或抽屜式開關柜組成用戶所需供電方案，有低壓配電、照明配電、無功補償、電能計量等多種功能，滿足用戶的不同要求，并方便用戶的供電管理及提高供電質量。
各室均配有照明裝置，采用自然通風和強迫通風兩種方式，使通風冷卻良好。變壓器室和低壓室均有通風道，排風扇有溫控裝置，按整定溫度能自動開啟和關閉，保證變壓器滿負荷運行。
箱體結構能防止雨水和污物進入并采用鋼板或水泥制作，經防腐處理，具備長期戶外使用的條件，確保防腐、防水、防塵功能，使用壽命長，同時外形美觀。

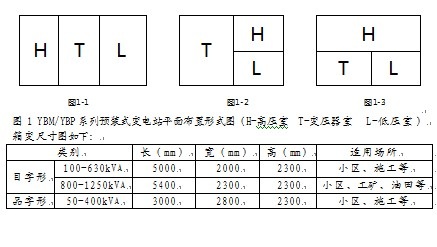

布置及尺寸
