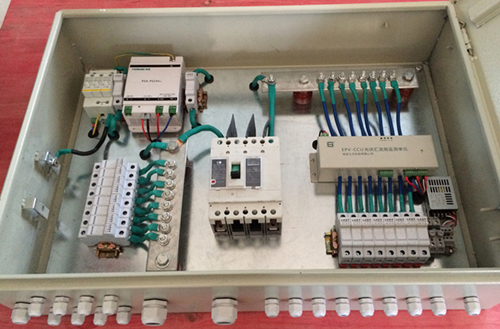

KWGF型光伏匯流箱
產品簡介
匯流箱是指用戶可以將一定數量、規格相同的光伏電池串聯起來，組成一個個光伏串列，然后再將若干個光伏串列并聯接入光伏匯流箱，在光伏匯流箱內匯流后，通過控制器，直流配電柜，光伏逆變器，交流配電柜，配套使用從而構成完整的光伏發電系統，實現與市電并網。
而光伏防雷匯流箱是指在匯流箱中裝入防雷擊元器件，從而可以起到防雷的作用，在雷雨天氣也不會對設備產生危害，起到正常使用的，而一般來說，因為光伏太陽能發電都會面臨到一個防止雷電的問題，所以大多數匯流箱都需要配備防雷的作用，所以來說一般光伏匯流箱都可以稱為光伏防雷匯流箱、太陽能光伏匯流箱等。

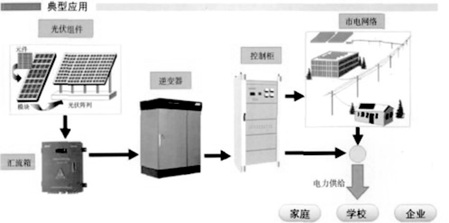

圖1 光伏匯流箱的應用

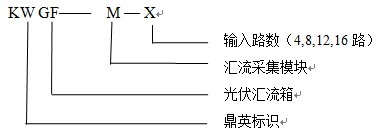

型號說明
使用條件
1 正常使用的環境條件
a） 使用環境溫度：-25℃～+55℃（無陽光直射）；相對濕度≤95%，無凝露；
b） 符合GB 7251.1中6.1.2.3中污染等級≤3的規定；
c） 海拔高度≤2000m；
d） 無劇烈震動沖擊, 垂直傾斜度≤5o；
2 特殊使用條件
如果匯流箱在異于上述規定的條件下使用，用戶應在訂貨時提出，并與制造廠商或供貨商取得協議。
產品功能
◆ 光伏電池串開路報警，狀態檢測
◆ 帶開關量輸入，用于采集直流斷路器、防雷器等元件的動作狀態
◆ 帶繼電器輸出，可以設定為點動方式，用于驅動直流斷路器的自動分合閘
◆ 提供溫度、輻照、風速等類型傳感器輸入接口
◆ 可輸出DC24V電源給外部傳感器供電
◆ 就地數碼管循環顯示每通道的輸入電流，并具有自動關閉節能顯示模式
◆ RS485接口，支持Modbus RTU通訊協議，通訊地址、波特率、數據方式都可自由設定

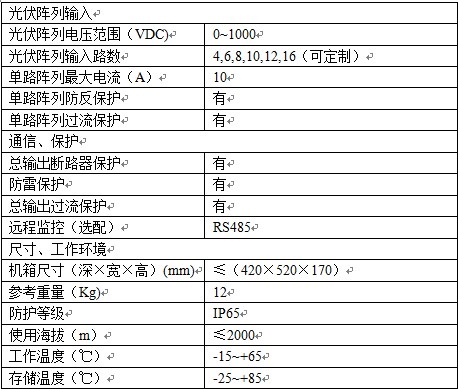

技術參數
