產品概述

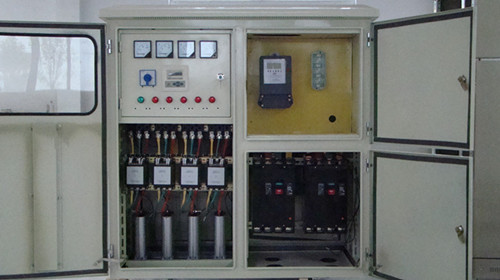

KWJP系列戶外綜合配電箱，是根據電網建設改造要求及電網運行經驗，本著安全、經濟、合理、可靠的原則而設計的，具有電能分配、控制、保護、無功補償、電能計量等多功能的新型戶外綜合配電箱，同時可根據用戶要求加入漏電保護功能。產品具有結構新穎、合理、防護等級高、安裝調試、維護及檢修方便等優點。
KWJP系列戶外綜合配電箱適用于0.4kV電壓等級的電能分配、計量、保護和無功功率自動補償。
產品型號

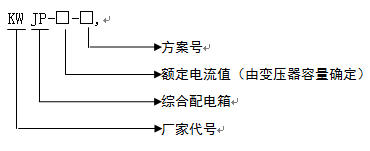

JP系列戶外綜合配電箱,可具有配電,補償,計量三種基本功能。產品型號為
用戶可根據需要選擇不同方案，具體方案號如下：
01— 配電+補償+計量
02— 配電+補償
03— 配電+計量
04— 補償+計量
05— 配電
06— 計量
07— 補償
主要性能
1、計量準確、可靠，帶有無線抄表功能，快捷方便；
2、保護功能：漏電、過壓、過載、短路、缺相保護等功能；
3、自動補償裝置響應及時迅速，補償效果好，工作可靠，可提高電網功率因數達到0.95以上。
運行條件
1）環境溫度：-40℃～+55℃；
2）空氣相對濕度：≤90%（相對環境溫度為20℃～25℃）；
3）海拔高度：不超過2000m；
4）環境條件： 適用于箱體內安裝，不適用于有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的地方；
5)安裝位置：與地面垂直的傾斜度不超過5o。
技術參數
1）額定電壓：400V ；
2）額定頻率：50Hz；
3）配用變壓器容量分別為: 30、50、63、80、100、125、 160、200、 250、 315、630（kVA ）；
4）電容分組：一般分2、3、4、5級，如用戶有特殊要求，按用戶要求配置；
5）饋電回路：一般分2路,每路按所配變壓器總容量的40%～60%配置,如用戶有特殊要求,按用戶要求；
6）補償方式：循環投切，編碼投切，模糊控制自動投切；
7）控制物理量：無功功率或電壓；
8）最快響應時間：≤20ms。
標準和規范
該裝置的設計要求，符合以下最新版本國家標準和行業標準：
GB 7251.1－2005 低壓成套開關設備和控制設備 第一部分
GB/T 15576－2008 低壓成套無功功率補償裝置
GB 3797-2005 電控設備第二部分裝有電子器件的電控設備；
DL/T 597-1996 低壓無功補償控制器定貨技術條件；
GB 4208-2008 外殼防護等級；
GB 2681-1981 電工成套裝置中導線的顏色等；
GB 2682-1981 電工成套裝置中指示燈和按鈕的顏色；
GB 11463-1989 電子測量儀器可靠性試驗；
結構設計
1. 柜體采用不銹鋼亞光處理（型號為：201），不銹鋼板標稱厚度為1.5mm，柜體表面噴涂戶外塑。柜體采用對開門，共4門，采用不銹鋼鉸鏈，大尺寸柜體內加裝加強筋，柜體尺寸由選擇方案決定。
2. 綜合配電箱分為總進線開關室、計量室、配電室、無功補償室，并相對獨立。進出線布置：都為下進線（也可根據用戶要求設計進出線位置）。
3. 總進線斷路器進線側裝計量用電流互感器，準確級0.2；出線側裝無功補償采樣用互感器，準確級0.5；負荷側裝氧化鋅避雷器，避雷器獨立接地。
4. 綜合配電箱相序按面對柜體正面從左到右排序為A、B、C、N。
5. 綜合配電箱用新型防雨鎖，鎖加防撬功能，總進線開關室和計量室單獨設鎖。
6. 箱體通風設計：上下左右通風，具有防止小動物進入設計。進出電纜采用緊縮套工藝，根據變壓器容量合理配置。
7. 對接地的要求：
1) 綜合配電箱的底架上設置可靠的適用于規定故障條件的接地端子，該端子有一緊固螺釘或螺栓連接至接地導體。
2) 接地導體采用銅質導體，接地導體的末端用銅質端子與設備的接地系統相連接；
8. 綜合配電箱防護等級的要求：防護等級為IP33。
一次主回路采用銅排連接；
9. 按變壓器總容量的20％配置無功補償總容量，可采用共補，分補和混合自動補償方案，采用接觸器、晶閘管開關或復合開關投切電容器。
訂貨須知
1）方案編號
2）配變容量、饋電路數、補償容量、電容器分組要求
3）對控制器、投切開關、電能表、箱體材質和顏色的要求
4）是否加裝漏電保護功能
5）是否配套安裝支架
